Hva er forskjellen mellom enkle og doble øreklemmer?

Enkelt øreklemmer bruker ett krympeøre for en rask, sikker forsegling av tynnveggede eller fleksible slanger, mens doble øreklemmer bruker to ører for høyere klemkraft og bedre stabilitet ved større eller høytrykksapplikasjoner. Valget mellom dem avhenger av rørdiameter, materiale, trykkkrav og hvor permanent tilkoblingen må være.

Hva er en enkelt øreklemme?

En enkelt øreklemme - også kalt en ettøreklemme eller Oetiker-klemme - er et rustfritt stålbånd med en enkelt hevet løkke, eller "øre", som krympes ved hjelp av et tangverktøy. Når øret er komprimert, trekker båndet seg jevnt sammen rundt slangen eller slangen, og skaper en permanent, lekkasjesikker forsegling.

Disse klemmene brukes ofte i bilkjølesystemer, drivstoffledninger, medisinske slanger og rørleggerapplikasjoner der plassen er begrenset og en lavprofilforbindelse er foretrukket. Den ferdige klemmen sitter nesten i flukt mot slangen, noe som gjør den ideell for tette installasjoner.

Typiske spesifikasjoner

• Diameterområde: typisk 8 mm til 32 mm
• Båndbredde: vanligvis 7 mm til 8 mm
• Materiale: 300-serien rustfritt stål i de fleste standardversjoner
• Installasjon: krever en dedikert øreklemmetang eller krympeverktøy


Hva er en Dobbelt øreklemme ?

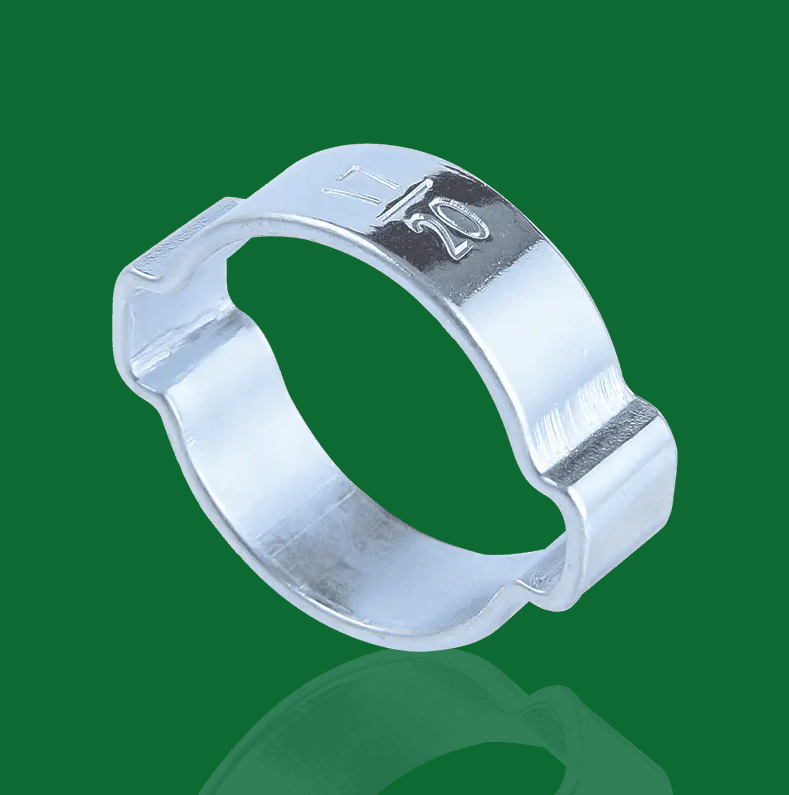

En dobbel øreklemme har to hevede ører plassert symmetrisk langs båndet. Begge ørene krympes samtidig eller i rekkefølge under installasjonen. Dobbeltpunktskompresjonen fordeler klemkraften jevnere over et større område, noe som er spesielt viktig for rør med større diameter eller stivere slangematerialer.

Doble øreklemmer brukes ofte i akselstøvelapplikasjoner med konstant hastighet (CV), luftkanaler og industrielle slangesammenstillinger der høyere dreiemoment eller vibrasjonsmotstand er nødvendig. De er i stand til å håndtere slangediametre som ville være uegnet for design med ett øre.

Typiske spesifikasjoner

• Diameterområde: typisk 20 mm til 80 mm og utover
• Båndbredde: vanligvis 7 mm til 13 mm
• Materiale: rustfritt stål eller sinkbelagt karbonstål
• Installasjon: krever et krympeverktøy med bred kjeve eller dobbeltøre

Side-by-side sammenligning

Tabellen nedenfor oppsummerer de viktigste forskjellene mellom enkelt- og doble øreklemmer på tvers av nøkkelytelses- og bruksfaktorer.

Hvordan klemkraften er forskjellig mellom de to designene

Når en enkelt øreklemme krympes, kommer all spenningen i båndet fra ett punkt. Båndet må være utformet for å overføre denne spenningen jevnt rundt hele omkretsen av slangen. Dette fungerer pålitelig for rør med mindre diameter (vanligvis under 25 mm) der båndet er kort nok til at trykket forblir konsistent rundt hele tetningen.

Med større diametre kan et enkelt strekkpunkt føre til ujevn forsegling – den ene siden av båndet kan presse hardere enn den andre. Doble øreklemmer løser dette problemet ved å dele klemmehandlingen i to symmetriske kontaktpunkter, som reduserer risikoen for lekkasjer som skyldes ujevn trykkfordeling betydelig. For applikasjoner over ca. 30 mm i diameter, er design med doble øre generelt det mer pålitelige valget.

Installasjonsprosess og verktøy

Begge klemmetyper krever et dedikert krympeverktøy – standard slangeklemmetang vil ikke gi en pålitelig forsegling. Imidlertid er verktøyene forskjellige i kjevegeometri.

Enkel øreklemmemontering

1. Skyv den åpne klemmen over slangen før du kobler til koblingen.
2. Skyv slangen helt inn på den passende mothaken eller nippelen.
3. Plasser øret over midten av beslagets festespor.
4. Press øret helt sammen med en smalkjevetang til kjevene lukkes.
5. Kontroller at øret er fullstendig kollapset uten synlig gap mellom bena.

Installasjon av dobbel øreklemme

1. Skyv den åpne klemmen over slangen eller støvelen før montering.
2. Plasser komponenten helt på akselen eller beslaget.
3. Sentrer klemmen over tetningsleppen eller sporet.
4. Bruk et krympeverktøy med bred kjeve eller dobbeltøre for å komprimere begge ørene samtidig eller ett om gangen.
5. Sjekk at begge ørene er helt krympet og at båndet sitter flatt mot overflaten.

Ingen av klemmetypene skal gjenbrukes etter fjerning. Å kutte båndet er den riktige metoden for fjerning; forsøk på å lirke eller løsne et krympet øre svekker metallet og kompromitterer klemmens integritet.

Vanlige applikasjonsscenarier

Hvor Single Ear Clamps Excel

• Bildrivstoff og kjølevæskeledninger: slanger med liten diameter (typisk 8–16 mm) hvor avstanden mellom komponentene er minimal
• Medisinsk og laboratorieslange: ren, lavprofiltetning kreves for silikon- eller PVC-rør
• VVS for boliger: PEX-krymperinger (en relatert enkeltøre-design) brukt på 1/2" og 3/4" vannforsyningsledninger
• Apparat og HVAC drenering: kondensatavløpsslanger der lavtrykk er involvert

Hvor Dobbelt øreklemmes er foretrukket

• CV aksel støvler: den vanligste applikasjonen med dobbelt øre; støvlene er store, fleksible og utsatt for konstant rotasjon og bøying
• Turbolader og intercoolerslanger: silikonslanger med større diameter med moderat ladetrykk
• Industrielle pneumatiske og hydrauliske slanger: der vibrasjoner eller termisk syklus er betydelig
• Landbruks- og anleggsutstyr: større slangemontasjer utsatt for tøffe utendørsforhold

Materiale og korrosjonshensyn

Begge klemmetyper er tilgjengelige i rustfritt stål (oftest 304 eller 316 kvalitet) og karbonstål med sinkbelegg. For applikasjoner utsatt for fuktighet, salt eller kjemikalier, rustfritt stål anbefales på det sterkeste – sinkbelagte versjoner kan begynne å vise korrosjon innen 12–24 måneder i utendørs eller marine miljøer.

316 rustfritt stål gir bedre motstand mot kloridmiljøer (som hav- eller kystbruk) sammenlignet med den mer vanlige 304-kvaliteten. For de fleste generelle bil- og rørleggerapplikasjoner er 304 rustfritt tilstrekkelig og mer tilgjengelig.

Hvordan velge riktig klemme for applikasjonen din

Bruk følgende beslutningspunkter for å velge mellom de to designene:

• Slangediameter under 25 mm: en enkelt øreklemme er vanligvis tilstrekkelig og enklere å installere på trange steder
• Slangediameter over 30 mm: velg en dobbel øreklemme for jevnere trykkfordeling
• Miljø med høy vibrasjon: dobbelt øre gir bedre utmattelsesmotstand på grunn av balansert klembelastning
• Svært begrenset radiell klaring: enkelt øres nedre post-crimp-profil kan være nødvendig
• Stivt eller tykkvegget slangemateriale: dobbel øreklemme gir den større klemkraften som trengs for å komprimere materialet helt
• OEM erstatningsspesifikasjon: samsvar alltid med klemmetypen spesifisert av produsenten for å opprettholde korrekt tetningsgeometri

Når du bytter ut en klemme på en eksisterende sammenstilling, er den sikreste tilnærmingen å matche den originale klemmetypen, størrelsen og materialet nøyaktig. Å erstatte en annen design – selv en som ser ut til å passe – kan føre til utilstrekkelig tetningskraft eller manglende evne til å sitte riktig på beslagets festespor.
